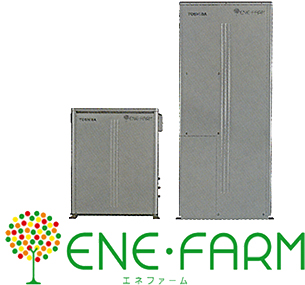

家庭用燃料電池　エネファーム

ガスと電気で実現するわが家のエネルギー。それは、エネルギーを自宅でつくりだすという自然環境に配慮したひとつの選択

わたしたちの暮らしの大きなテーマは「より快適に、より経済的に、より環境負荷を少なく」を同時に実現すること。
都市ガスやLPガスから水素を取り出し、酸素と反応させて電気とお湯を自宅でつくる家庭用燃料電池コージェネレーションシステム「エネファーム」は、お湯の快適さのご提案に加えて光熱費やCO₂の削減にも役立ちます。

家庭用燃料電池エネファームのしくみとシステム構成。

エネファームは、都市ガスやLPガスから水素を取り出し、空気中の酸素と化学反応させて電気と熱を発生させます。電気をご家庭でつくり、その時生まれる熱を無駄なく利用する、このしくみを上手に活用するエネファームは極めて効率的なエネルギー源です。

発電のしくみ

都市ガスやLPガスから水素を取り出し、酸素と反応させて発電。同時に発生する熱でお湯も沸かして給湯できるから、効率的。

発電のしくみ図

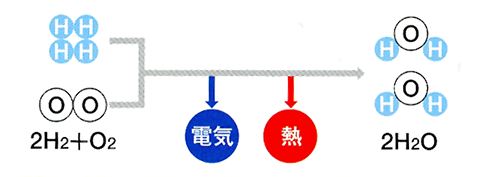

電気化学反応のイメージ

●燃料電池スタックの中で水素と空気中の酸素を反応させて、直流電気を発生します。

システム構成

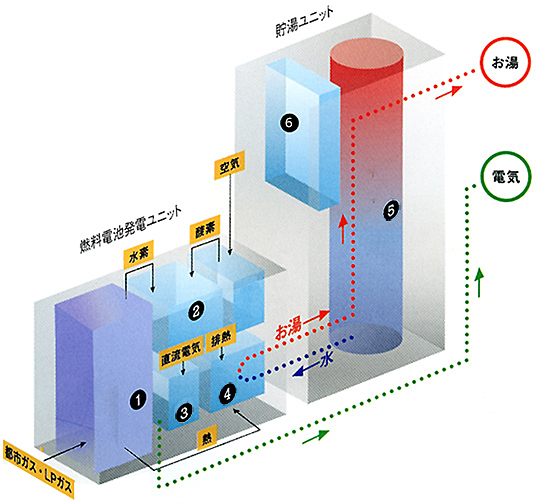

システム構成図

構成機器の性能

燃料改質装置	都市ガスやLPガスと水蒸気の反応を利用して水素を取り出します。
燃料電池スタック	この内部で水素と酸素を化学反応させて電気を発生させます。このとき、併せて熱も発生します。
インバーター	燃料電池スタックで発生させた直流の電気を交流に変え、家庭用として利用できるようにします。
排熱回収装置	燃料電池スタックで発生した熱で水を温めお湯にします。
貯湯タンク	排熱回収装置でつくられたお湯を貯え、必要なときに供給します。
バックアップ熱源機	お湯が不足した場合の給湯や追いだき、暖房に使用。
